Insinyur sing nemtokake pipa polyetherketone sing dikuatake (PEEK) ngadhepi keputusan langsung: apa jinis tulangan serat sing bakal njaga bagean kasebut urip ing lapangan. Unfilled PEEK nangani panas dhuwur lan bahan kimia atos effortlessly. Nanging ing dhuwur terus-terusan kathah utawa suhu nemen, plastik mentahan creeps. Sampeyan nambah serat kanggo mungkasi shift dimensi kasebut. Pilihan meh tansah sempit nganti 30% serat karbon (CF30) utawa 30% serat kaca (GF30). Salah milih tegese nyandhang prematur ing bagean kawin, kathok cendhak listrik sing ora dikarepke, utawa degradasi termal bencana.
Sampeyan nemtokakeserat karbon dikiataken pipa PEEKnalika aplikasi melu bagean obah, gesekan ngusapake, utawa syarat ketat kanggo boros statis. Serat karbon tumindak minangka pelumas garing mikroskopis. Dheweke uga narik panas saka permukaan kontak, nyegah leleh utawa deformasi lokal ing beban abot.
Nemtokake PEEK GF30 nalika sampeyan mbutuhake jampel listrik lan termal maksimal ing aplikasi struktural sing murni statis. Kaca punika abrasive banget. Yen sampeyan nggunakake tabung GF30 minangka bantalan utawa bushing marang poros baja, serat kaca bakal nyakot logam kawin kanthi cepet. CF30 nyisakke batang logam nalika njaga rigidity struktural bagean plastik.
Alasan PEEK sing ora diisi bisa dianggo kanthi apik amarga struktur molekul tartamtu. Iki nduweni dering aromatik gantian lan ikatan eter. Ikatan eter nyedhiyakake keluwesan molekuler, menehi plastik ketangguhan lan resistensi dampak. Cincin aromatik nyedhiyakake kaku lan stabilitas termal sing ekstrim. Persiyapan kasebut menehi resistensi panas sing apik, ditambah keseimbangan ketangguhan lan kekakuan sing tepat. Ing panas utawa meksa, PEEK ora gampang warp, lan tahan stres bola-bali.
PEEK uga gumantung ing struktur semi-kristal banget. Iki njaga tingkat kristalinitas watara 25% nganti 35%, sing mbantu njaga sifat mekanik sing utuh sanajan suhu munggah menyang titik leleh. Manajemen termal sing tepat sajrone ekstrusi mesthekake rantai polimer melu ing struktur kristal sing disusun banget iki. Yen produsen cools tabung extruded cepet banget, plastik tetep amorf, ngowahi translucent lan ilang resistance kimia lan kekuatan suhu dhuwur.
Nalika sampeyan gabungke matriks iki karo karbon disigar utawa serat kaca, sampeyan ngganggu lempitan rapi saka rantai polimer, nanging sampeyan gain scaffold internal kaku. Matriks polimer nransfer stres langsung menyang serat sing luwih kuat lan luwih kaku. Iki mbatesi gerakan rantai polimer, nyegah creep lan nambah kekuatan tarik kanthi dramatis. Iki uga nyuda Koefisien Ekspansi Termal Linear (CLTE) menyang tingkat sing cocog karo aluminium utawa baja, saéngga para insinyur ngrancang pas pers logam-kanggo-plastik sing toleransi sing ketat sing ora bakal ngeculake nalika perakitan dadi panas.
Nambah serat karbon ora upgrade linear. Ana paukuman tajem ing manufacturability. Nalika isi serat mundhak, viskositas leleh saka paku plastik. Ing tabung extruded, serat iki cenderung kanggo kempal ing arah aliran, tegesé tabung develops kekuatan tensile luar biasa sadawane dawa, karo kekuatan rada ngisor ing sumbu hoop sawijining.
Isi karbon 10% nyedhiyakake kekakuan sing sithik nalika njaga indeks aliran cair sing cukup dhuwur kanggo ekstrusi tembok lancip. Iku tetep relatif gampang kanggo mesin lan nolak fracturing brittle.
Mlaku nganti 30% serat karbon minangka standar industri. Iku saldo gain kekuatan tensile massive karo machinability ditrima. Rasio iki nyedhiyakake integritas struktural sing dibutuhake kanggo aplikasi tekanan dhuwur tanpa ngorbanake kekerasan alami plastik.
Ing isi karbon 40%, sampeyan entuk kaku maksimal. Trade-off yaiku viskositas ekstrem sajrone manufaktur. Extruding utawa injection molding 40% tabung CF mbutuhake kontrol suhu sing tepat kanggo nyegah void. Materi asil banget brittle. Mesin 40% CF PEEK mbutuhake perkakas berlian polikristalin (PCD), amarga pabrik pungkasan karbida standar bakal ilang ing sawetara menit nalika nglereni volume karbon abrasif kasebut.
Unfilled PEEK nduweni Suhu Distorsi Panas (HDT) sekitar 152°C. Tambah 30% karbon utawa serat kaca, lan HDT mundhak nganti 315°C. Kaloro bahan sing diisi bisa nangani panas lingkungan sing ekstrem kanthi gampang.
Bedane ana ing jalur listrik. PEEK minangka insulator sing efektif banget. Nambahake serat kaca tetep kaya ngono, njaga resistensi volume sing dhuwur. Nambahake serat karbon nyuda resistivitas volume kanthi drastis. CF30 sipate anti-statis. Kanthi nyetel matriks karbon, produsen bisa ngasilake silinder PEEK anti-statis utawa tabung PEEK konduktif kanthi lengkap. Yen saluran bahan bakar utawa komponen aerospace sampeyan kudu ngisi daya statis kanthi aman, serat karbon wajib. Serat kaca bakal njebak muatan kasebut nganti nggawe voltase sing cukup kanggo busur, sing bisa nyebabake kegagalan bencana ing lingkungan sing molah malih.
Tribology - sinau babagan gesekan lan nyandhang - ing ngendi CF30 lan GF30 misahake kabeh adhedhasar interaksi fisik karo permukaan kawin.
| Varian Bahan | Koefisien Gesekan Dinamis (vs Baja) | Kawin lumahing Nganggo Profil | Konduktivitas termal |
|---|---|---|---|
| TIPIL sing ora diisi | 0.30 - 0.40 | Low (Non-abrasive) | Low (Isolator) |
| NIKI CF30 | 0.15 - 0.20 | Very Low (Self-lubricating) | Dhuwur (Ngilangake panas) |
| TINTINGAN GF30 | 0,40 - 0,55 | Dhuwur (Highly abrasive) | Low (Isolator) |
Ing beban dinamis, akumulasi panas ngrusak plastik. Saben polimer duwe watesan Tekanan-Velocity (PV). Yen di-push liwat watesan iki, plastik ora bisa ngeculaké panas gesekan cukup cepet, anjog kanggo leleh cepet lan Gagal komponen. CF30 unggul ing bantalan, segel, lan nyandhang dering amarga serat karbon tumindak minangka saluran termal, narik panas saka antarmuka gesekan lan dispersing liwat awak tabung.
Serat karbon uga tumindak minangka pelumas padhet. Minangka PEEK nganggo mikroskopis, godhong film tribologi lancip karbon ing lumahing kawin, Mudhunake koefisien gesekan luwih liwat wektu.
Serat kaca nindakake sebaliknya. Padha insulators termal, tegese panas gesekan tetep kepepet ing titik kontak, Mudhunake watesan PV efektif saka bagean. Luwih elek, serat kaca mikroskopik sing katon kaya amplas. Ing beban dinamis, tabung GF30 bakal nyetak kanthi agresif lan nyandhang batang logam sing ditunggangi. Gunakake kaca kanggo standoffs struktur statis. Gunakake karbon kanggo apa wae sing obah.
Insinyur nemtokake tabung kasebut adhedhasar ekstrem lingkungan sing ngrusak plastik teknik standar kaya Delrin utawa Nylon.
Ing aplikasi aerospace, nyuda bobot mimpin pilihan materi. Tabung serat karbon mesin nggantèkaké aluminium lan titanium ing sistem bahan bakar, airframes drone, lan standoffs struktural. Iku nyuda bobot sing signifikan nalika nolak cairan penerbangan agresif, lenga hidrolik, lan bahan bakar jet.
Ing lapangan medis, tabung PEEK kanggo instrumen medis kudu urip atusan siklus ing autoclave uap suhu dhuwur tanpa ngrusak, ngrusak, utawa ilang stabilitas dimensi. Varian sing diisi karbon nyedhiyakake kekakuan dhuwur sing dibutuhake kanggo pandhuan nargetake bedhah, gagang endoskopik, lan komponen fiksasi eksternal.
Energi lan operasi pengeboran lepas pantai gumantung ingextruded karbon diisi PEEKkanggo piranti logging downhole wireline lan omah sensor. Materi kasebut tahan paparan gas kecut (H2S), tekanan hidrostatik ekstrem, lan suhu sekitar sing ngluwihi 200°C ing jero lemah.
Extruding kapenuhan PEEK misuwur angel. Serat bisa nglumpukake sajrone fase leleh, nggawe bintik-bintik garing, zona kaya resin, utawa rongga sing didhelikake ing tembok tabung. Kekosongan 1mm ing tembok tabung PEEK tumindak minangka konsentrator stres sing abot. Ing cyclical loading utawa tekanan hidrostatik dhuwur, mikro-retak propagate saka roso sepi iki nganti part shears rampung. Amarga PEEK sing diisi karbon ireng banget lan ora jelas, sampeyan ora bisa mriksa interior kanthi visual kanggo cacat kasebut.
Kanggo njamin integritas struktural, produksi tingkat paling dhuwur gumantungDeteksi Cacat AI-Driven. Proses iki masangake pemindaian akustik ultrasonik utawa pencitraan sinar-X canggih karo algoritma pembelajaran mesin. Ngenali mikro-void, aglomerasi serat, lan variasi concentricity ing wektu nyata minangka tabung ninggalake extrusion mati. Sistem kasebut langsung nampilake refleksi akustik menyang ukuran cacat fisik, nolak bagean pipa sing dikompromi sadurunge dikirim. Nyekel cacat internal iki njamin tembok tabung mesin final ora bakal gagal ing tekanan ing lapangan.
Nemtokake campuran polimer sing tepat ora ana gunane yen geometri pungkasan mbutuhake akeh proses pasca. PEEK minangka bahan mentah sing larang. Tuku rod ngalangi lan mesin 80% saka iku adoh menyang Kripik ngrusak budget project lan sampah wektu mesin CNC terkenal. Sumber tabung sing bentuke cedhak-jaring kanthi drastis nyuda biaya produksi lan limbah materi.

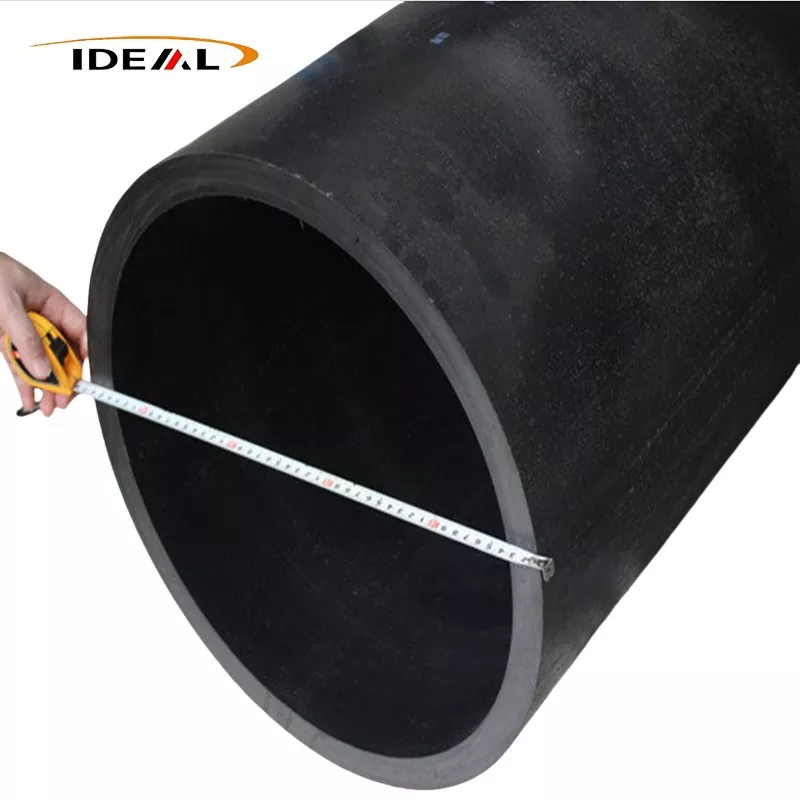

Minangka pabrik khusus, Guangzhou Ideal Plastic ngoperasikake ekstrusi khusus, cetakan injeksi, lan garis mesin CNC khusus kanggo plastik rekayasa suhu dhuwur. Padha gawéTabung PEEK sing diisi serat karbonkanthi tingkat isi karbon saka 10% nganti 40%. Fasilitas kasebut extrudes profil massive, nangani dimensi khusus kiro-kiro saka 15mm nganti 458mm tengen specifications diameteripun njero lan njaba.
Kabeh bahan didhukung dening manajemen kualitas ISO9001, bebarengan karo sertifikasi REACH lan RoHS. Iki njamin kepatuhan lengkap kanggo rantai pasokan manufaktur aeroangkasa, medis, lan presisi global. Kanthi cocog karo tingkat isi karbon sing bener menyang ekstrusi sing bentuke net, sampeyan entuk sifat mekanik sing tepat sing dirancang kanggo, dikirim ing geometri sing nyuda overhead mesin.
